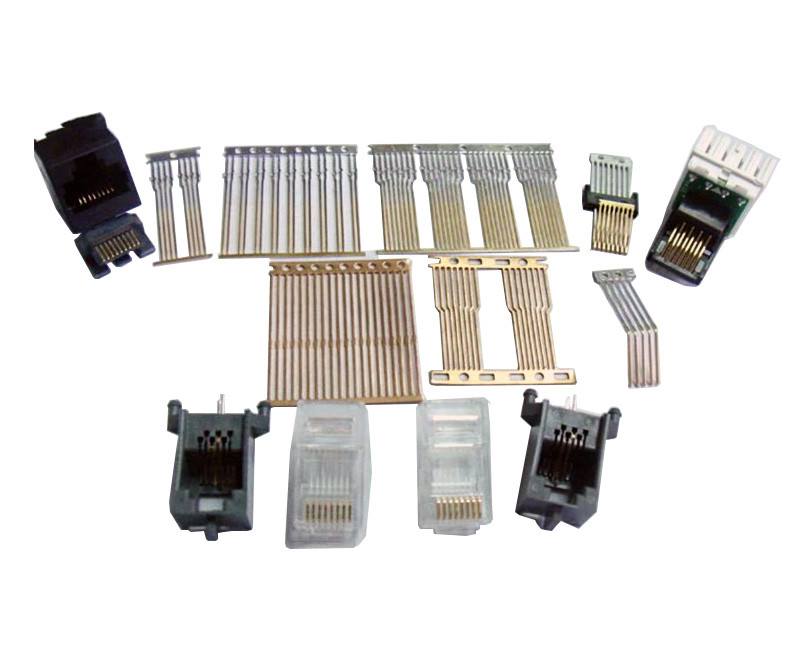

五金沖壓件CAD設計技巧與應用

五金沖壓件的CAD設計是連接創意與量產的關鍵環節，其在于性、工藝性及效率優化。掌握以下技巧能顯著提升設計質量：

設計技巧

1.建模與公差控制：

嚴格依據產品圖紙建模，確保關鍵尺寸（如孔位、外形、折彎線）的性。

合理設定公差，考慮材料回彈、模具磨損等因素，避免“紙上，生產報廢”。

2.DFM（面向制造的設計）貫穿始終：

材料特性：建模時考慮材料厚度、硬度、回彈特性（如折彎角度的補償設計）。

工藝約束：嚴格遵守沖孔直徑（通?！萘虾瘢?、孔邊距、折彎半徑（通?！萘虾瘢?、避免尖角（采用圓角過渡）等規則。

簡化結構：在滿足功能前提下，力求結構簡單，減少不必要的復雜形狀，降低模具復雜度和成本。

3.建模與數據管理：

參數化設計：利用參數關聯關鍵尺寸，實現快速修改和系列化設計。

特征庫/標準件庫：建立常用沖壓特征（百葉窗、凸包、卡扣、各種孔型）和標準件（如緊固件安裝孔）庫，提升復用效率。

清晰圖層/命名：規范圖層管理和文件命名，便于協作和后期修改。

關鍵應用價值

1.模具設計的基石：CAD模型直接用于模具設計軟件（如UG/NX,AutoCAD,SolidWorks），生成的模具型腔、凸模、凹模、卸料板等結構，指導線切割、CNC加工。

2.分析與優化：

成形：導入CAE軟件進行沖壓成形過程模擬，預測起皺、開裂、回彈等問題，提前優化產品設計和工藝參數。

模具運動：檢查模具各部件在沖壓過程中的運動干涉，確保。

3.成本核算與報價：基于CAD模型可計算材料利用率（通過優化排樣）、評估模具復雜度和制造成本。

4.生產指導與溝通：生成的2D工程圖（標注尺寸、公差、技術要求、材料、表面處理等），是生產制造、質量檢驗的標準依據。3D模型直觀展示產品形態，便于跨部門溝通。

總結：五金沖壓件的CAD設計遠非簡單的繪圖，它是融合材料科學、沖壓工藝、模具技術和成本控制的系統工程。熟練掌握DFM原則、參數化設計、分析等技巧，并應用于模具開發、成本控制和生產指導，是設計出可制造、低成本、高質量沖壓產品的能力。設計師需時刻保持與工藝、模具工程師的緊密協作，確保設計順利轉化為現實。
